Chat Portal (Project, Diagrams)
This example project describes the design of a chat portal expressed by UML diagrams and a wireframe (User Interface Diagram).
Use Case Diagram
Actors
- User
- Moderator
- Administrator

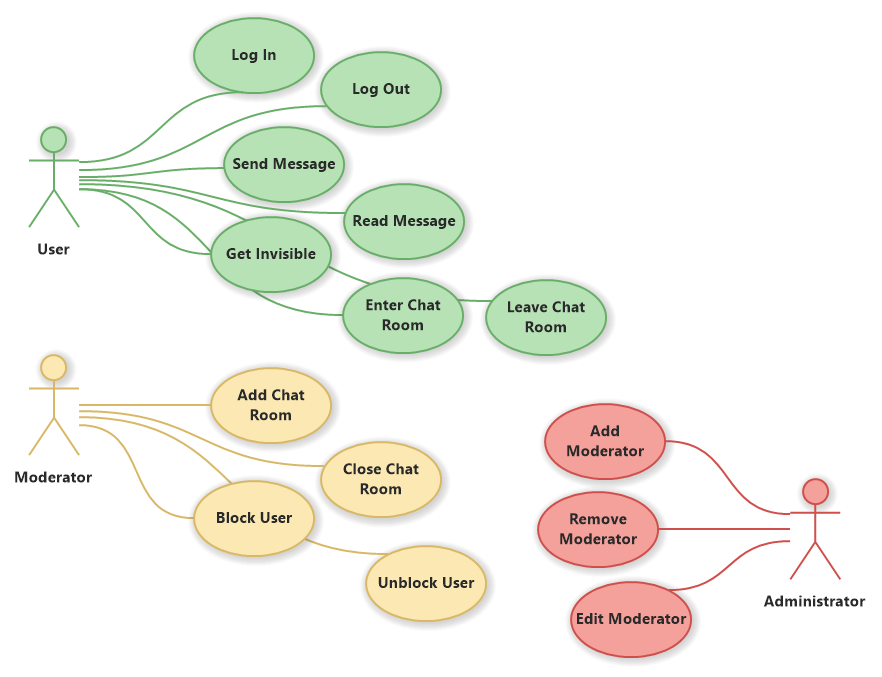

![Chat Portal Use Cases (UML Use Case Diagram)](/i/DirectImage/424/chat-portal-use-cases.png)
Chat Portal Use Cases (UML Use Case Diagram)
Class Diagram
Entities
- Chat Room
- User
- Message
- Category
- User Status

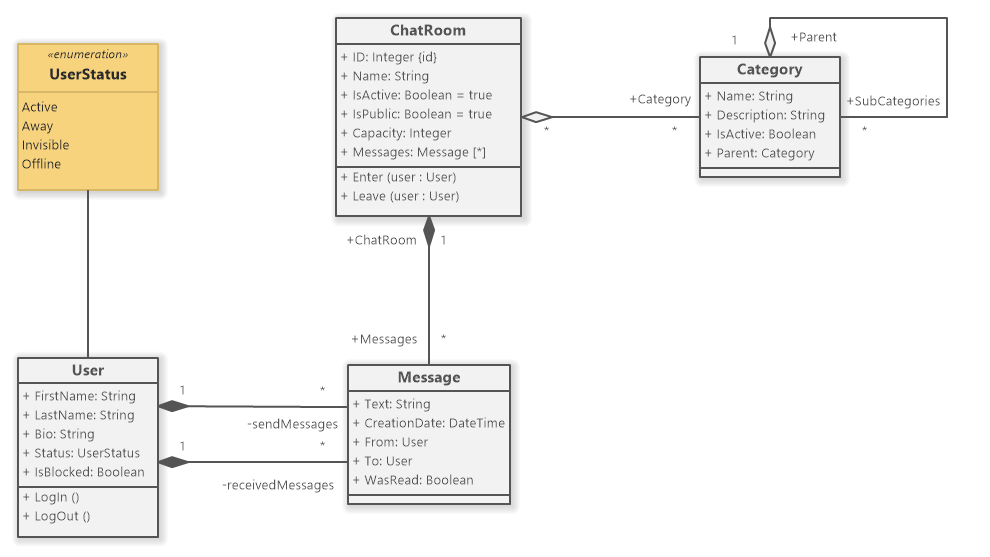

![Chat Portal Entities (UML Class Diagram)](/i/DirectImage/425/chat-portal-classes.png)
Chat Portal Entities (UML Class Diagram)
Application Wireframe

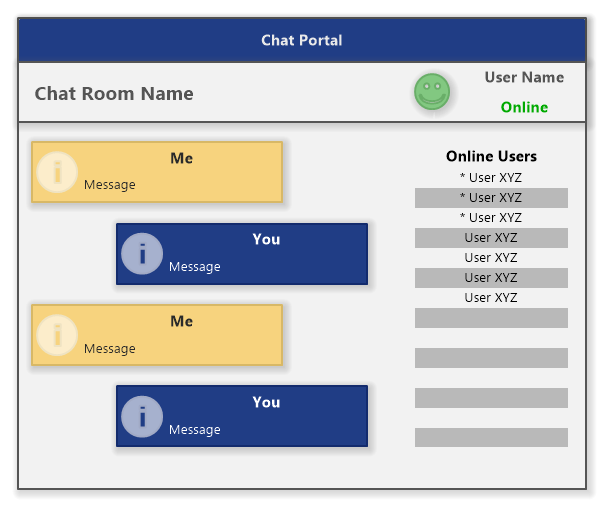

![Chat Portal Wireframe (User Interface Diagram)](/i/DirectImage/426/chat-portal-wireframe.png)
Chat Portal Wireframe (User Interface Diagram)
Deployment
Deployment nodes: Web Server, Web Browser, Smart Phone.

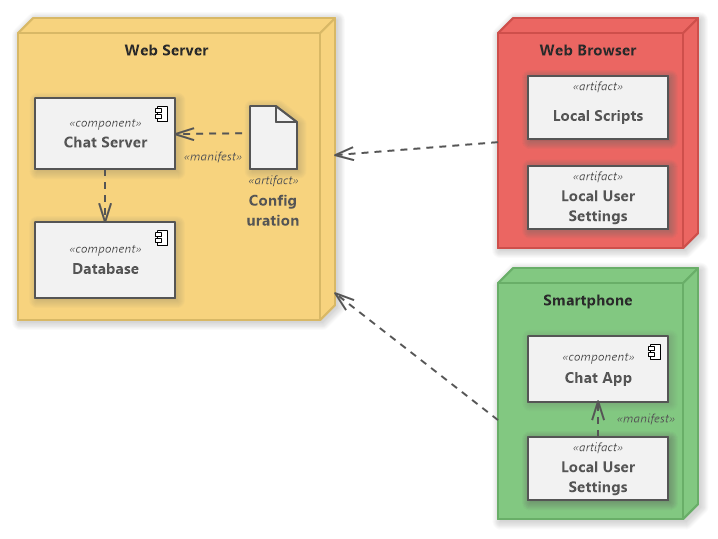

![Chat Portal Deployment (UML Deployment Diagram)](/i/DirectImage/427/chat-portal-deployment.png)
Chat Portal Deployment (UML Deployment Diagram)
