Command Stack (Diagram)
Resources|Diagrams|Model Snippets|UML|Use Case|Class Diagrams|Sequence Diagrams|
20 February 2020 |
Dusan Rodina - softwareideas.net
The executed commands may be stored in a stack to provide undo and redo functionality. These diagrams show the structure and behavior of a command stack.
Diagrams
Use Cases
![Command Stack Use Cases (UML Use Case Diagram)](/i/DirectImage/1469/command-stack-use-cases.png)

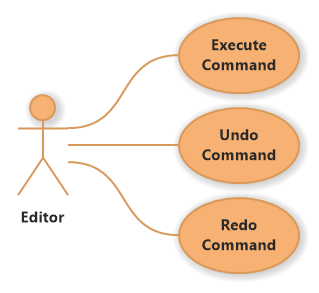

Command Stack Use Cases (UML Use Case Diagram)
Command Stack Structure
- CommandStack
- Command (interface)
![Command Stack (UML Class Diagram)](/i/DirectImage/1470/command-stack-classes.png)
Command Stack (UML Class Diagram)
Behavior
![Command Stack Behavior (UML Sequence Diagram)](/i/DirectImage/1471/command-stack-sequence-diagram.png)
Command Stack Behavior (UML Sequence Diagram)
